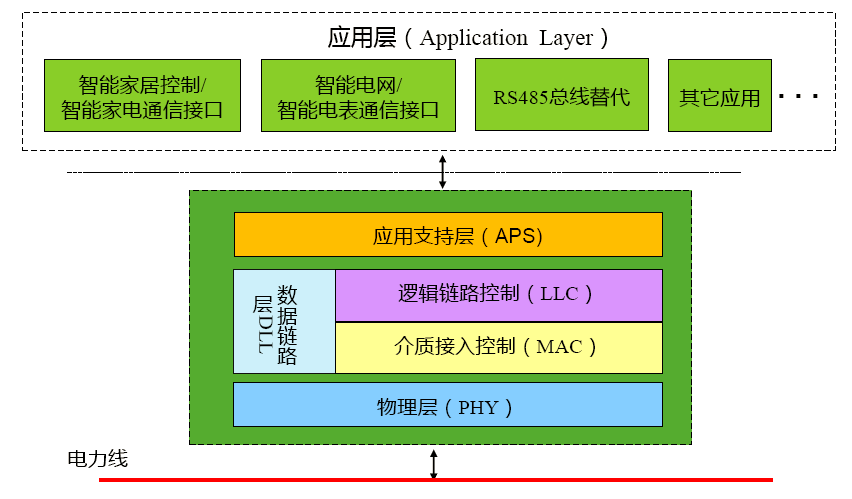

PLBUS具有如下图所示分层协议栈架构，为各种智能设备提供基于电力线的数据通信接口，成为物联网系统一种实用、有效的通信方式。

物理层完成对发送数据的编码、OFDM多载波调制、电力线信号耦合，并沿电力线从一点传输到下一点。在接收端，物理层从电力线接收信号，并进行解调和解码，恢复数据。PLBUS物理层采用先进的信道编码及正交多载波调制数字通信技术，在各种电力线环境下能够提供鲁棒的数据传输性能。

根据载波工作频段的不同，PLBUS物理层包括窄带和宽带电力线通信。窄带PLBUS物理层工作在500kHz以下频段，并完全符合具有国际先进性的国家电力线通信标准GB/T31983-31/11，其应用广泛具有国家标准支撑。宽带PLBUS物理层工作在2-10MHz载波频段，可以提供较高的数据速率。

数据链路层包括介质接入控制子层（MAC）及逻辑链路子层（LLC）。电力线通信属于总线通信方式，由多节点共享介质。MAC层负责域内多节点共享信道机制，为上层协议数据发送提供信道接入服务。逻辑链路层LLC则负责在起始发送点与最终目标点之间进行路由控制，为上层协议数据提供端到端发送服务。

PLBUS支持各种应用情形。一个具体的应用情形具有自己的功能、服务定义以及应用层协议。所谓智能控制即对智能设备应用层功能和服务的访问和控制。APS为应用层协议数据接收和发送提供适配。

物理层、数据链路层及APS层也称为PLBUS底层基础协议。
